LMI-C48PII

LMI-C48PII - Módulo Conversor de Alimentação

O LMI-C48PII é um módulo usado na conversão de tensão de -48Vcc para 220Vca, alimentando assim o LMI-FCPU e seus módulos através dos bancos de baterias de centrais telefônicas.

(somente peças de reposição)

Manual do Equipamento: c48p.pdf

- Alimentação de -48Vcc (GND, 0V, -48Vcc);

- Saída de tensão 220Vca / 50W;

- Possui fusível de proteção;

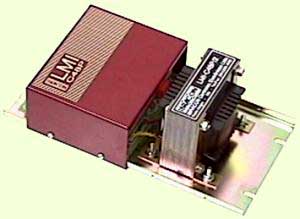

- Montagem em quadro ou caixa como visto na imagem acima.



LMI-C48PII

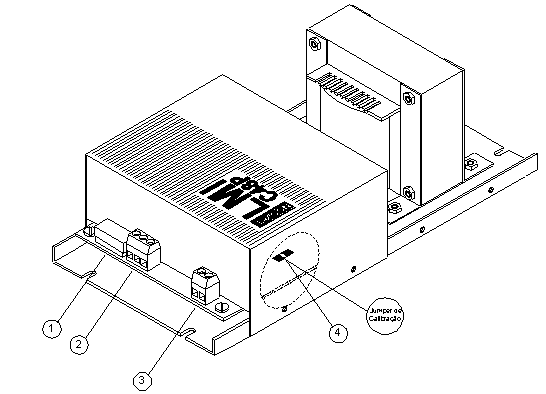

1) Fusível de proteção 3A (C20mm x D5mm)
2) Entrada de tensão negativa (GND, 0V, -48Vcc)
3) Saída de tensão 220Vca para alimentar outros equipamentos
4) Jumper para calibração sempre fechado (aberto somente para calibração

Alimentação: -48Vcc positivo aterrado

Peso: 2,5 Kg. aproximadamente

Estocagem: -40 a 70 °C @ 95 %UR, sem condensação

Conexões elétricas: Conector para fio com seção máxima de 2,5 mm2 (14 AWG)

Entradas/Saídas:
Entrada de -48Vcc e saída de 220Vca / 50W

Referência:
LMI-C48PII - Módulo conversor de tensão
