O LMI-YEIT é um módulo de entrada de tensão e corrente que são lidos através de entradas analógicas do LMI-FCPU.

     É alimentado diretamente do LMI-FCPU e permite leituras de tensão até 500Vca e de corrente elétrica até 5A.

- Entrada para sinal de tensão até 500Vca;

- Entrada para sinal de corrente elétrica até 5A;

- Alimentação através da LMI-FCPU;

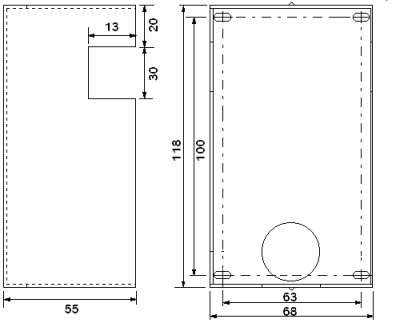

- Montagem em quadro ou caixa como visto na imagem acima.

Alimentação: Através do LMI-FCPU ou do módulo LMI-FAUX

Consumo: 2 VA por módulo

Peso: 0,8 Kg. aproximadamente

Estocagem: -40 a 70 °C @ 95 %UR, sem condensação

Conexões elétricas: Conector para fio com seção máxima de 2,5 mm2 (14 AWG)

Entradas:
Tensão (até 500Vca) e corrente elétrica (até 5A)

Referência:
LMI-YEIT - Módulo de entrada de tensão e corrente elétrica

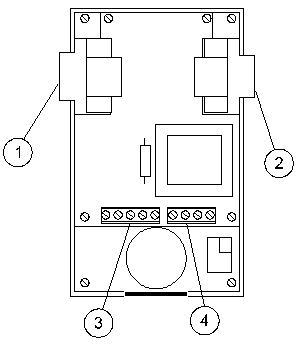

1) Entrada para módulos
Esta entrada do LMI-YEIT deve ser colocada sempre junto ao LMI-FCPU ou nos módulos de entradas analógicas

2) Saída para expansão de módulos
Saída para expansão de modulos

3) Borneira de saída
A saída do LMI-YEIT deve ser ligada na entrada de sensores do LMI-FCPU para que possam ser lidos os dados.
Ligar C1, C2, C3, +, - aos respectivos denominativos no LMI-FCPU.

4) Borneira de entrada
Entradas de corrente até 5A e tensão até 500V CA.
