CVR-3285 - Conversor de rede RS-485 para RS-232

O CVR-3285 é um conversor de rede RS-485 para RS-232. Possibilita que as operações de ajustes e indicações do LMI-FCPU sejam executadas através de um microcomputador PC com programa do tipo terminal instalado.

Veja IBRGraf, programa de monitoração e controle.

 - Entrada RS-485 para LMI-FCPU ou LMI-FMOD;
 - Saída RS-232 para microcomputador PC;
 - Velocidade de transferência de dados de 1200 ou 9600 bps;
 - Alimentação direta através da porta serial do microcomputador.

Alimentação: Auto-alimentação através da porta serial do microcomputador
Peso: 0,03 Kg. aproximadamente
Estocagem: -40 a 70 °C @ 95 %UR, sem condensação
Conexões elétricas: Conector para fio com seção máxima de 2,5 mm2 (14 AWG)
Dimensões: (55 x 72 x 17)mm (L x A x P)
Referência: CVR-3285 - Conversor de Rede.

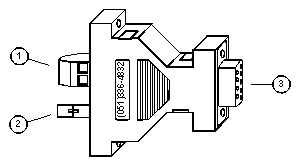

1) Borne de saída serial RS-485

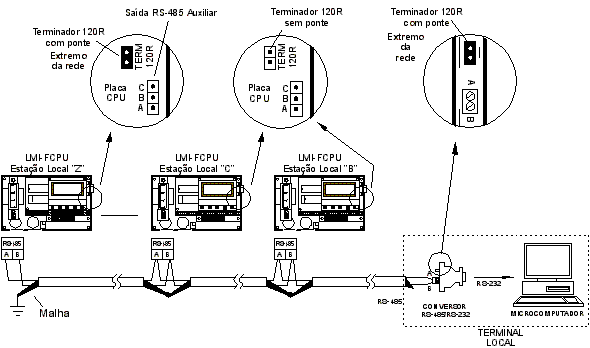

2) Terminador 120R (veja esquema de ligação abaixo)

3) Conector de entrada serial RS-232:
